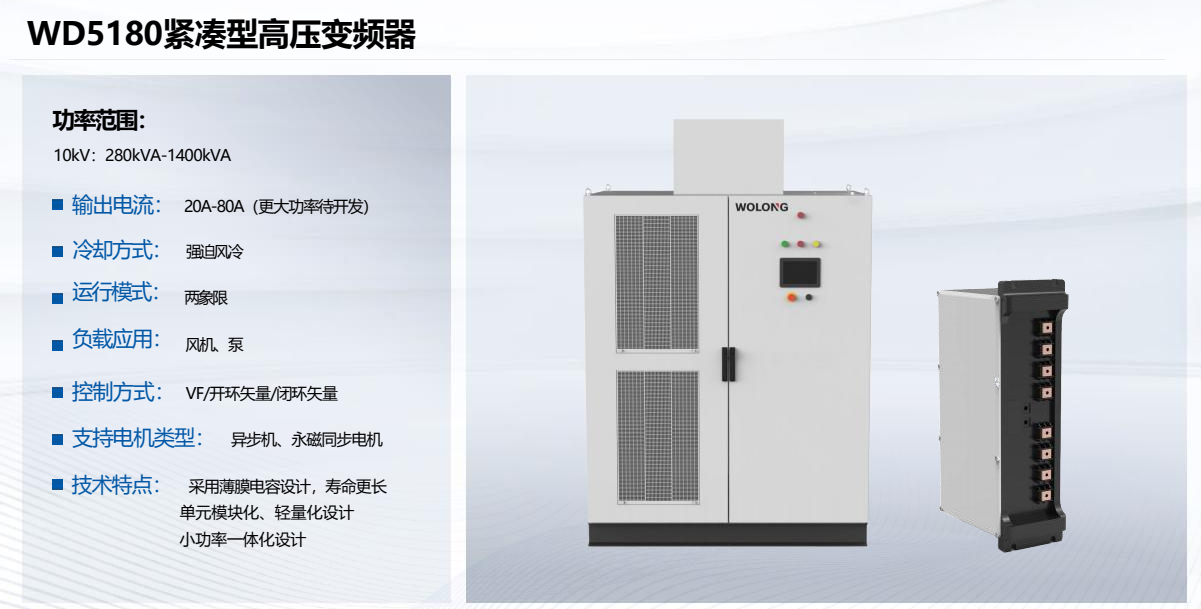

WD5180 緊湊型高壓變頻器產品介紹

一、產品概述

二、功率范圍

1. 10kV：功率范圍為 280kVA - 1400kVA，輸出電流為 220A - 80A（更大功率待開發）。這一功率區間能夠較好地滿足風機、泵類等常見工業負載的需求，為中功率高壓電機的調速運行提供了合適的動力支持。對于大多數中小型工業企業的風機和泵系統改造或新建項目，WD5180 都能提供恰到好處的功率匹配，確保設備在高效運行的同時，實現節能降耗的目標。

三、冷卻方式

1. 采用強迫風冷冷卻方式。這種冷卻方式通過風扇等裝置強制空氣流動，有效地將變頻器內部產生的熱量散發出去。在保證設備正常運行溫度的前提下，強迫風冷具有結構簡單、成本較低、維護方便等優點。對于風機、泵等相對穩定運行的負載，強迫風冷能夠滿足其散熱需求，確保變頻器在長時間連續工作中保持穩定的性能。同時，該冷卻方式也適應了緊湊型設計的要求，不會因額外的冷卻系統而增加設備的體積和復雜度。

四、運行模式

1. 具備兩象限運行模式。兩象限運行模式適用于風機、泵類負載的常規運行需求，主要實現電機的正轉電動運行和反轉電動運行。在這些應用場景中，電機通常不需要頻繁進行能量回饋，兩象限運行模式能夠提供穩定可靠的調速控制，滿足設備在不同工況下的運行要求。例如，在風機的調速運行中，通過調節電機轉速來控制風量，兩象限運行模式可以實現平穩的啟動、加速、減速和停止過程，確保風機系統的高效運行和節能效果。

五、控制方式

1. 提供多種靈活的控制方式，包括 VF（V/F 控制）、開環矢量和閉環矢量控制。
   • VF 控制：對于一些對調速精度要求不高的風機、泵類負載，VF 控制是一種簡單有效的方式。它通過調節電壓與頻率的比例關系來控制電機轉速，能夠滿足基本的運行需求，同時具有操作簡便、成本較低的優勢。在一些對轉速平穩性要求相對寬松的應用場合，VF 控制可以實現節能運行和初步的調速功能。
   • 開環矢量控制：對于需要一定動態性能和調速精度的風機、泵應用，開環矢量控制能夠提供更好的控制效果。它通過對電機磁場和轉矩的計算和控制，在沒有速度反饋的情況下，也能實現較準確的轉速調節和轉矩控制，提高了電機的響應速度和運行效率。例如在一些對流量調節有一定要求的泵類系統中，開環矢量控制可以實現更快速、準確的流量控制，滿足生產工藝的要求。
   • 閉環矢量控制：則是為那些對控制精度和動態響應要求極高的風機、泵應用而設計。通過引入速度反饋環節，實時監測電機的實際轉速，并與給定轉速進行精確比較和調整，閉環矢量控制能夠?qū)崿F(xiàn)高精度的轉速和轉矩控制。在一些對壓力、流量等參數控制精度要求非常嚴格的工業場景中，如高精度的風機控制系統、化工流程中的泵控制系統等，閉環矢量控制可以確保設備的穩定運行和精確控制，提高產品質量和生產效率。

六、支持電機類型

1. 廣泛支持異步機和永磁同步電機。
   • 對于異步電機，WD5180 緊湊型高壓變頻器能夠充分發揮其調速性能，實現對異步電機的高效控制。無論是傳統的風機、泵類設備中使用的異步電機，還是一些新型工業應用中的異步電機驅動系統，該變頻器都能提供可靠的驅動和精準的調速功能，滿足不同應用場景下異步電機的運行要求。
   • 同時，對永磁同步電機的支持體現了其先進性和適應性。永磁同步電機具有高效率、高功率因數、高轉矩密度等優點，與 WD5180 變頻器配合使用，在風機、泵等應用中能夠進一步提高系統的整體效率和性能。特別是在一些對節能要求較高的場合，永磁同步電機與該變頻器的組合可以實現更顯著的節能效果，為用戶帶來更高的經濟效益和環保效益。

七、技術特點

1. 薄膜電容設計
   • 采用薄膜電容設計，具有壽命更長的優點。薄膜電容相比傳統電容具有更高的穩定性和可靠性，能夠在長時間的工作中保持良好的性能。在高壓變頻器中，電容是關鍵的組件之一，其壽命直接影響到整個設備的可靠性和使用壽命。WD5180 采用的薄膜電容能夠有效延長設備的使用壽命，減少維護成本和停機時間，為用戶提供更加穩定、可靠的運行保障。
2. 單元模塊化、輕量化設計
   • 單元模塊化設計使得變頻器的組裝和維護更加方便。每個模塊都可以獨立進行生產、測試和維修，當設備出現故障時，只需更換相應的模塊即可快速恢復運行，大大縮短了維修時間和成本。同時，輕量化設計不僅降低了設備的整體重量，便于安裝和運輸，還減少了對支撐結構的要求，適應了各種不同的安裝環境。這種模塊化、輕量化的設計理念提高了設備的可維護性和適應性，為用戶帶來了更多的便利。
3. 小功率一體化設計
   • 小功率一體化設計進一步優化了設備的結構和性能。對于功率較小的應用場景，一體化設計將多個功能組件集成在一起，減少了設備的體積和接線復雜度，提高了系統的可靠性和穩定性。同時，一體化設計也降低了成本，使得 WD5180 在小型風機、泵類設備的應用中具有更高的性價比。這種設計理念符合現代工業對設備小型化、集成化和高效化的要求，為用戶提供了一種簡潔、高效的解決方案。
